A lakossági elektromos hálózatok biztonságos üzemeltetése elképzelhetetlen megfelelő védelmi berendezések nélkül. A korszerű áramkörök alapvető biztonsági elemét a kismegszakítók jelentik, amelyek feladata a vezetékhálózat és a csatlakoztatott berendezések védelme a túlterhelésből és rövidzárlatból eredő meghibásodásoktól. Bár az eszközök működése automatizált, beszerelésük és alkalmazásuk szigorú szakmai és szabványossági elvekhez kötött: a kisfeszültségű hálózaton végzett beavatkozásokat a vonatkozó előírások (Villamos Biztonsági Szabályzat) értelmében kizárólag szakképzett villanyszerelő végezheti el.
A kismegszakító működési elve
A kismegszakító olyan automatikus elektromechanikus védőkapcsoló, amely rendellenes áramértékek esetén megszakítja az áramkört, megelőzve ezzel a vezetékek túlmelegedését, az elektromos tüzeket és a berendezések károsodását. A hagyományos olvadóbiztosítókkal szemben – amelyek kiolvadás után végleg használhatatlanná válnak, és cserére szorulnak – a kismegszakító a hiba elhárítását követően egyszerűen visszakapcsolható, így tartós és költséghatékony megoldást nyújt.
A készülék kettős védelmi mechanizmussal rendelkezik, amelyek eltérő fizikai elven működnek a két fő hibaforrás kezelésére:
- Bimetálos hőkioldás (túlterhelés elleni védelem): Tartós túlterhelés esetén, amikor az áramkörben a megengedettnél több áram folyik hosszabb ideig, a kismegszakítóban lévő, két eltérő hőtágulási együtthatójú fémből álló ikerfém (bimetál) felmelegszik. A hőtágulás hatására a bimetál elhajlik, és egy mechanikus áttételen keresztül kioldja a kapcsolószerkezetet. Ez a folyamat késleltetett, így megelőzi a téves lekapcsolást a rövid ideig tartó áramcsúcsoknál.
- Mágneses gyorskioldás (rövidzárlat elleni védelem): Zárlat keletkezésekor a normál áramerősség sokszorosa halad át az áramkörön. Ekkor a kismegszakítóban található elektromágnes azonnal behúz, és a másodperc törtrésze alatt lekapcsolja a hálózatot, megelőzve az azonnali szerkezeti károkat és az ívhúzást.

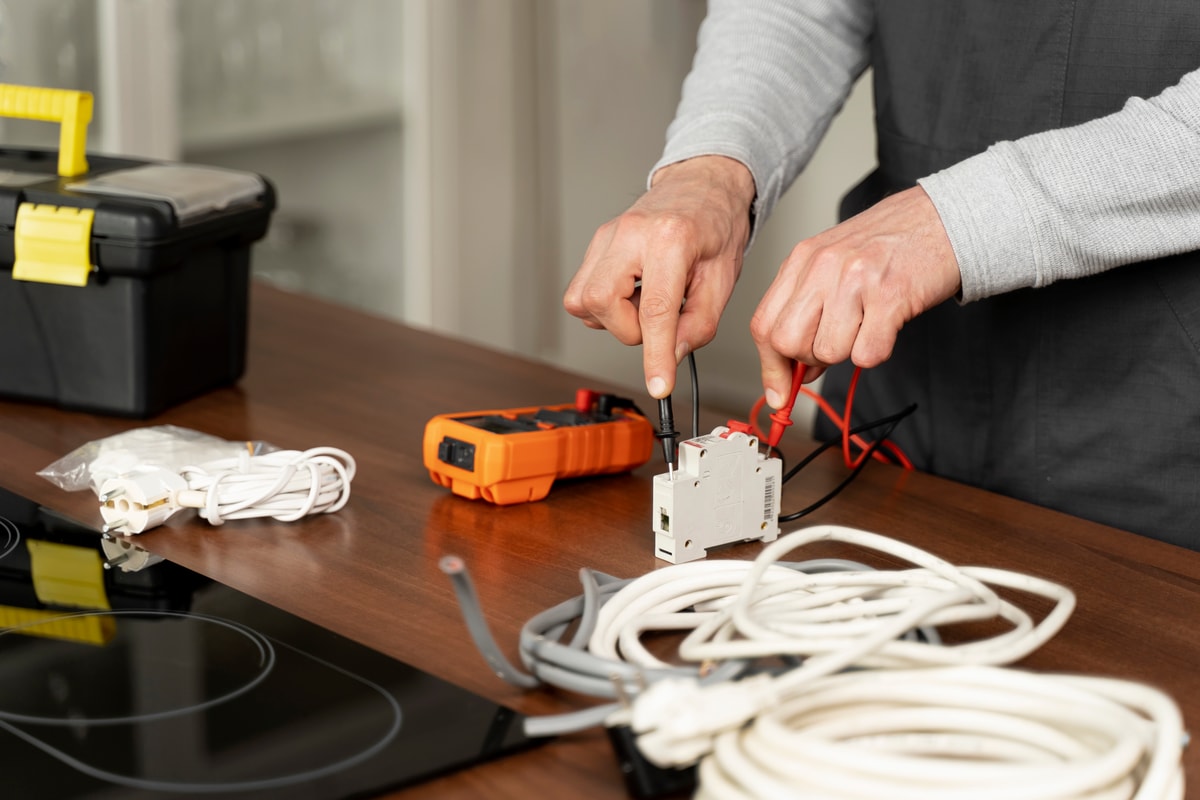

A bekötés szabályai
Az elektromos hálózatok tervezésekor és kivitelezésekor a bekötés szabályai szigorúan előírják a védelmi eszközök pontos méretezését. A kismegszakító kiválasztása nem tetszőleges: a névleges áramértéknek, a kioldási karakterisztikának és a pólusszámnak pontosan illeszkednie kell a védendő áramkör tulajdonságaihoz.
A névleges áramerősséget (pl. 6 A, 10 A, 16 A, 25 A) elsősorban a falban futó vezeték keresztmetszete határozza meg. Például egy átlagos, 1,5 mm² keresztmetszetű rézvezeték általában legfeljebb 10 A vagy 13 A névleges áramú védelmet kaphat világítási áramköröknél, míg a 2,5 mm² keresztmetszetű vezetékkel szerelt dugaszolóaljzatokhoz 16 A-es kismegszakító alkalmazható. A vezeték átmérője szabja meg a maximális biztonságos terhelhetőséget; ha ennél nagyobb áramértékű megszakítót építenek be, a vezeték túlmelegedhet.
A kioldási karakterisztika meghatározza, hogy a kismegszakító milyen gyorsan reagál a hirtelen megugró áramfelvételre:
- B karakterisztika: Gyors kioldású, a névleges áram 3–5-szörösénél lép működésbe. Olyan rezisztív terhelésekhez ideális, mint a villamos fűtőtestek, bojlerek vagy a hagyományos lakossági világítás.
- C karakterisztika: Közepes kioldású (5–10-szeres áramcsúcs). Indítási áramfelvétellel rendelkező háztartási gépekhez – porszívókhoz, mosógépekhez, klímákhoz és hűtőszekrényekhez – javasolt.
- D karakterisztika: Lassú kioldású (10–20-szoros áramcsúcs), amelyet főként ipari környezetben, nagy indítóáramú transzformátoroknál és villanymotoroknál használnak.
A betáplálás iránya és a csatlakozási elvek
A kismegszakítók csatlakoztatásakor gyakran felmerülő kérdés a betáplálás iránya. A lakossági váltakozó áramú (AC) kismegszakítók többsége szerkezetileg irányfüggetlen, ami azt jelenti, hogy az alsó és a felső sorkapocs egyaránt szolgálhat bemeneti vagy kimeneti pontként, kivéve, ha a gyártó ezt külön megjelöli (pl. LINE és LOAD felirattal). A magyarországi és európai villanyszerelési konvenció szerint azonban a betáplálás alapesetben felülről (a felső sorkapcsokon keresztül) történik, az elmenő áramkörök vezetése pedig alulról csatlakozik.
Több kismegszakító egymás melletti sorolásakor a bemeneti oldal összekötésére a gyári fésűs gyűjtősín (villássín) alkalmazása az elfogadott szakmai megoldás. A fésűs sín maximális érintkezési felületet és stabil rögzítést biztosít, jelentősen csökkentve a kilazulás és a túlmelegedés kockázatát a hagyományos, fűzött vezetékhidalással szemben.
A bekötési folyamat lépései
A kisfeszültségű elosztóhálózaton végzett szerelést a vonatkozó előírások (Villamos Biztonsági Szabályzat) értelmében kizárólag szakképzett villanyszerelő végezheti el. A kismegszakító beépítésének elvi folyamata szigorú technológiai sorrendet követ, amely a biztonsági intézkedésektől a mechanikai és elektromos rögzítésig terjed:
- Feszültségmentesítés és ellenőrzés: A munkavégzés első lépése az érintett áramkör vagy a teljes hálózat feszültségmentesítése a főkapcsoló lekapcsolásával, amit kétpólusú feszültségvizsgálóval végzett méréssel kell igazolni.
- Rögzítés a DIN-sínre: A kismegszakító hátoldalán található rugós rögzítőmechanizmus segítségével az eszköz a kapcsolószekrényben lévő 35 mm-es szabványos DIN-sínre (kalapsínre) pattintható.
- Vezetékek előkészítése és csatlakoztatása: A vezetőkről a megadott hosszon kell eltávolítani a szigetelést. Sodrott (hajlékony) rézvezető esetén kötelező a megfelelő méretű érvéghüvely préselése, megelőzve a rézszálak szétszóródását és sérülését.
- A fázisvezető bekötése: Az egypólusú kismegszakító kizárólag a fázisvezető megszakítására szolgál. Fontos szabály, hogy a nullavezető (N) és a védővezető (PE) nem köthető a kismegszakítóba; ezeket az elosztó különálló gyűjtősínjeire kell csatlakoztatni.
- Meghúzási nyomaték: A csavaros sorkapcsokat a gyártó által előírt nyomatékkal (általában 2–2,5 Nm) kell meghúzni. A laza kötés átmeneti ellenállást és melegedést okoz, míg a túl szoros meghúzás deformálhatja a vezetőt vagy a házat.
Gyakori szerelési hibák
Az elektromos hálózatok hibás kivitelezése komoly tűz- és balesetveszélyt hordoz magában. Az egyik leggyakoribb hiba a túlméretezett kismegszakító beépítése: ha a megszakító névleges értéke meghaladja a vezeték terhelhetőségét, túlterhelés esetén a vezeték szigetelése megolvadhat és kigyulladhat, mielőtt a védelmi eszköz kioldana.
Szintén veszélyforrást jelent a sodrott vezetékek érvéghüvely nélküli bekötése, ahol a rögzítőcsavar elnyírhatja a vékony rézszálakat, ami laza kötéshez és ívhúzáshoz vezet. Emellett ügyelni kell arra is, hogy a műanyag szigetelés ne csípődjön be a sorkapocs szorítólemeze alá, mert az megakadályozza a megfelelő fémes érintkezést, melegedést és kontakthibát okozva.
